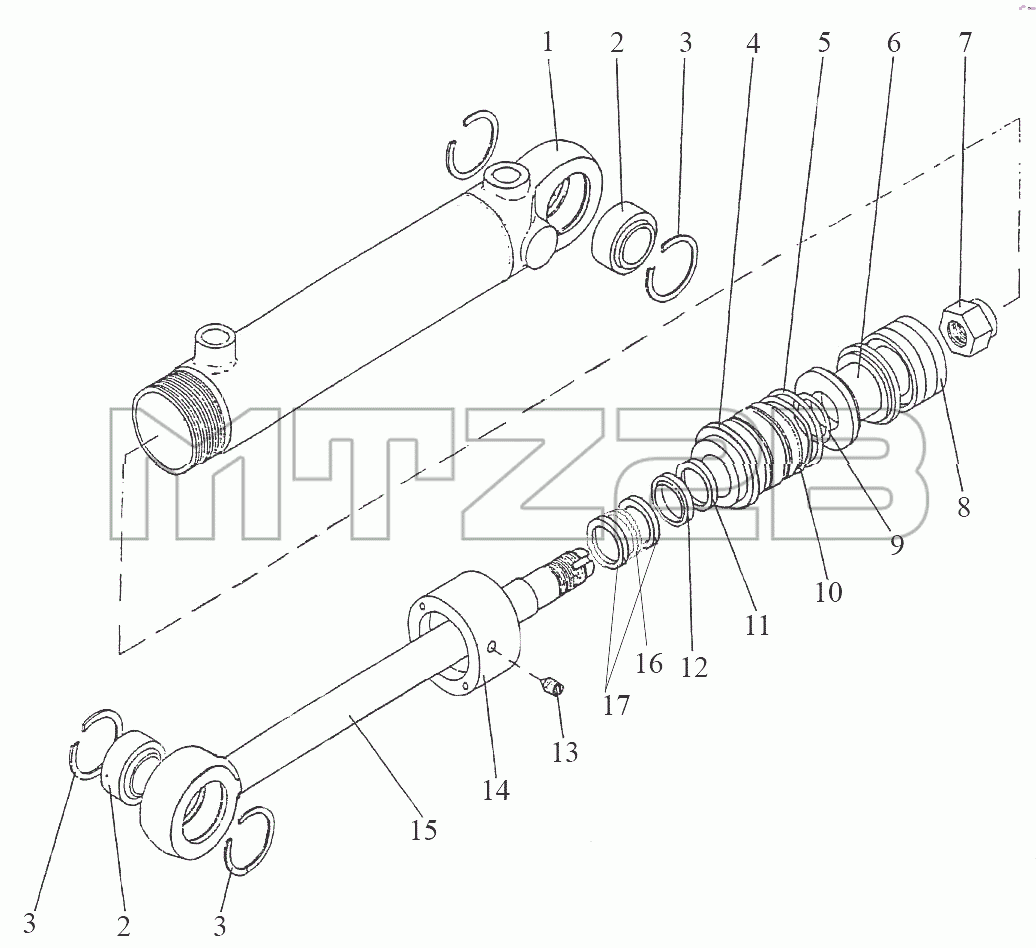

Каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Гидроцилиндр 50x25-200
1
2
2
2
2
3
3
3
4
4
5
6
7
8
8
9
10
11
11
12
12
12
12
13
13
15
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ц50-3405215-А | Ц50-3405215-А | Гидроцилиндр | |
| 1 | Ц50-3405220 | Корпус цилиндра | |
| 2 | ШС-25 | Подшипник | |
| 2 | ШСП-25 | Подшипник | |
| 3 | Кольцо С42 | Кольцо | |
| 4 | Ц50-3405218-Б | Крышка передняя | |
| 4 | Ц50-3405224 | Гайка | |
| 5 | 045-050-30-1-4 | Кольцо | |
| 6 | Ц50-3405223-Б | Поршень | |
| 7 | Ц50-3405222 | Гайка | |
| 8 | 24 251797 L43 50-34 -20,5 | Уплотнение поршня | |
| 8 | РСВ0В0500-NCRO 50х34х20,5 | Уплотнение поршня | |
| 9 | 025-028-19-1-4 | Кольцо | |
| 10 | Ц50-3405228 | Кольцо защитное | |
| 11 | 24 223269 T20 25- 33-5,7 | Уплотнение штока | |
| 11 | RU2000250-Z20 25х33х5,7 | Уплотнение штока | |
| 12 | 24 004792 PU6 25- 33,6-6,5 | Манжета штока | |
| 12 | 24 004792 PU6 25- 33,6-6,5 | Грязесъемник | |
| 12 | WNP000250-Z201 25х33,6х5,3 | Манжета штока | |
| 12 | WNP000250-Z201 25х33,6х5,3 | Грязесъемник | |
| 13 | Винт А.М8-6gх10.45Н.40Х.05 | Винт | |
| 13 | А.М8-6gх10.45Н.40Х.05 | Винт | |
| 15 | Ц50-3405221-Б | Шток | |
| 16 | 24 223123 OMS- MR 25-32,3-3 | Уплотнение штока | |
| 16 | RSK100250-T46N 25х32,3х3,2 | Уплотнение штока | |
| 17 | 24 226044 SB 25-28-5,5 | Направляющая штока | |
| 17 | GR25х28х5,5-С380 | Направляющая штока |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
