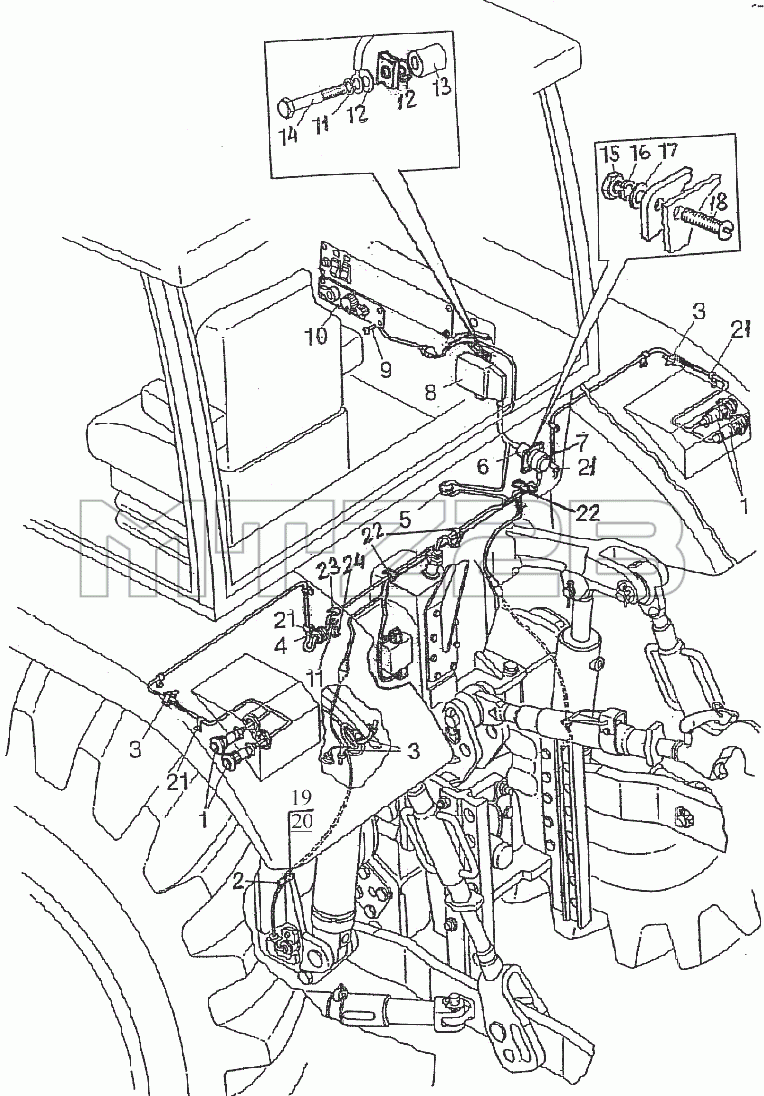

Каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Управление навесным устройством
1
1
2
3
3
3
5
6
7
8
8
9
10
10
11
11
12
12
13
14
15
16
17
19
19
20
21
21
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-8700610-02 | 1522-8700610-02 | Управление навесным устройством | |
| 1522-8700610 | 1522-8700610 | Управление навесным устройством | |
| 1 | 3710.65 | Выключатель кнопочный | |
| 2 | 50-3723021 | Скоба | |
| 3 | 80-3723045-01 | Манжета | |
| 5 | 70-3723042-02 | Втулка | |
| 6 | 1523-3724890 | Жгут | |
| 7 | 1523-3724895-Б | Жгут | |
| 8 | R917004743 | Блок электронный R917004743 | |
| 8 | МК 03-03 | Контроллер | |
| 9 | В. М4-6дх20.58.019 | Винт | |
| 10 | 0538201611 | Панель управления 0538201611 | |
| 10 | ПУ-03 | Пульт управления | |
| 11 | 6Т | Шайба | |
| 12 | С6 .01.019 | Шайба | |
| 13 | Р50-4616023 | Втулка | |
| 14 | М6-6дх35.88.019 | Болт | |
| 15 | М3-6Н.6.019 | Гайка | |
| 16 | 3Т | Шайба | |
| 17 | С3.01.019 | Шайба | |
| 18 | В. М3-6дх16.59.019 | Винт | |
| 19 | М8-6дх16.88.35.019 | Болт | |
| 20 | 8Т | Шайба | |
| 21 | 1221-8700022 | Хомут | |
| 22 | 1321-8700019-01 | Хомут | |
| 23 | 1321-8700019-02 | Хомут | |
| 24 | М6-6дх12.88.35.019 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
