Каталог запчастей МТЗ и ММЗ

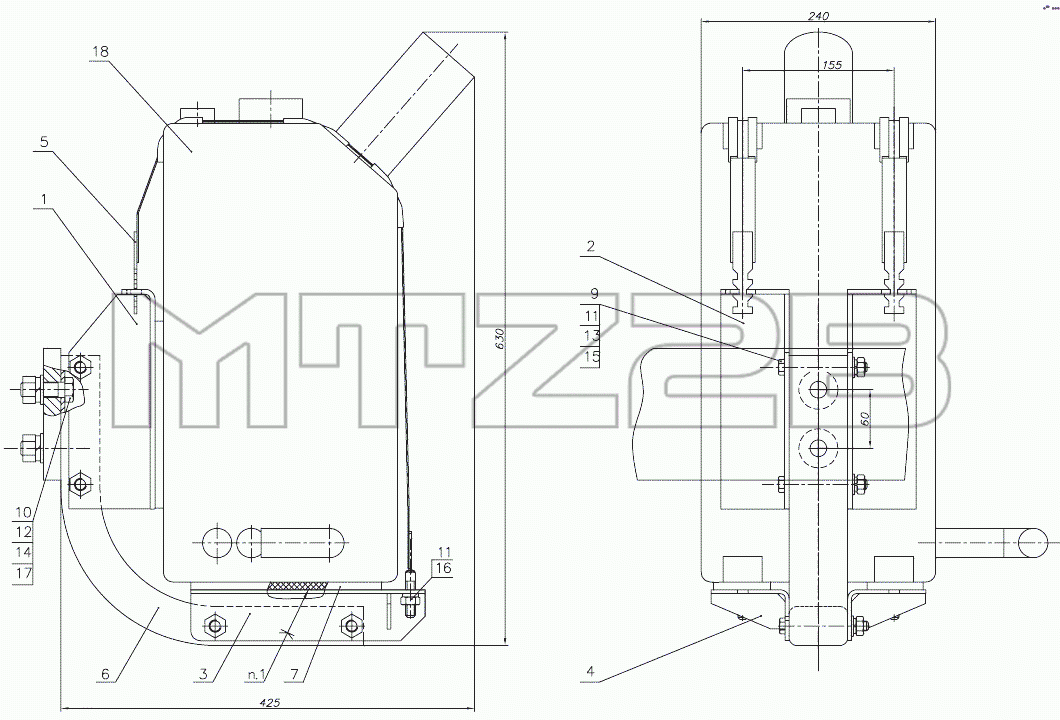

Каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Установка бака
1
2
3
4
5
6
7
9
10
11
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2022.5-1201000 | 2022.5-1201000 | Установка бака | |
| 1 | 2022.5-1201010 | Опора | |
| 2 | 2022.5-1201010-01 | Опора | |
| 3 | 2022.5-1201020 | Кронштейн | |
| 4 | 2022.5-1201020-01 | Кронштейн | |
| 5 | 2022.5-1101070 | Хомут | |
| 6 | 2022.5-1101136 | Труба | |
| 7 | 1522-1101118 | Прокладка | |
| 9 | Болт М10-6дх85.88.35.019 | Болт | |
| 10 | Болт М16-6дх50.88.35.019 | Болт | |
| 11 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 | |
| 12 | Гайка М16-6Н.6.019 | Гайка | |
| 13 | Шайба С.10.01.019 | Шайба С.10.01.019 | |
| 14 | Шайба С.16.01.019 | Шайба | |
| 15 | Шайба 10.ОТ | Шайба | |
| 16 | Шайба 10Л | Шайба | |
| 17 | Шайба 16.ОТ | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
