Каталог запчастей МТЗ и ММЗ

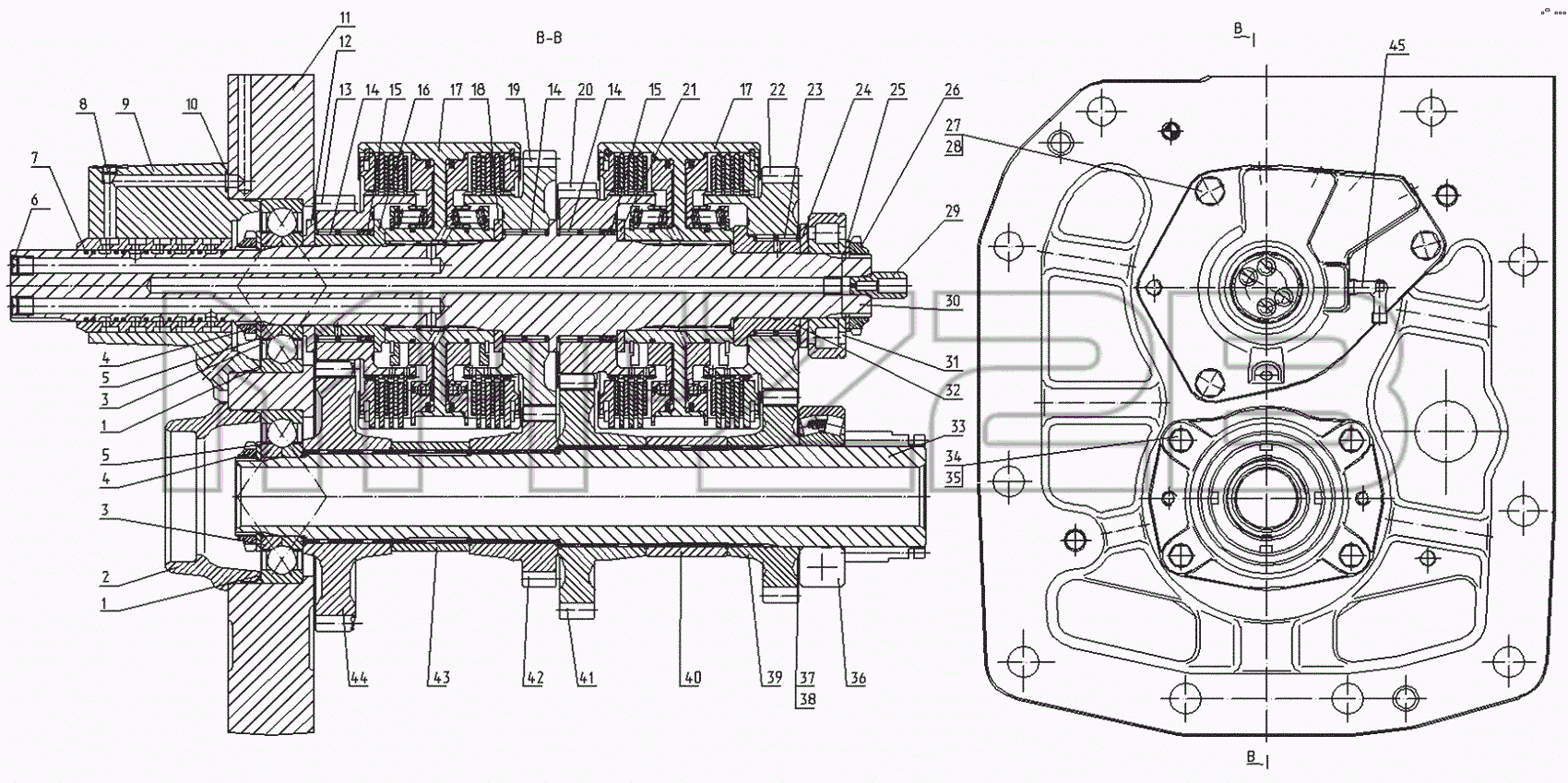

Каталог запасных частей к технике: МТЗ 1523.5 с ГМТ. Узел передач
1
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
14
15
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1525-1701190 | 1525-1701190 | Вал промежуточный | |
| 1525-1701020 | 1525-1701020 | Узел передач | |
| 1 | 1222-1701033 | Шайба | |
| 2 | 2025-1701151 | Стакан | |
| 3 | SKF QJ 311 | Подшипник | |
| 4 | 80-1701047 | Гайка | |
| 5 | 80-1701186 | Шайба | |
| 6 | 80-1701063 | Пробка | |
| 7 | 2522-1802083 | Кольцо уплотнительное | |
| 8 | 80-1712063 | Пробка | |
| 9 | 2125-1712020 | Стакан | |
| 10 | 010-014-25-2-2 | Кольцо | |
| 11 | 2025-1701034 | Плита | |
| 12 | 2025-1701043 | Шайба | |
| 13 | 2125-1701042 | Шестерня | |
| 14 | КК 70х78х31Е (664514Е) | Подшипник | |
| 15 | 2025-1701033 | Втулка | |
| 16 | 2125-1701041 | Втулка | |
| 17 | 2025-1701070 | Фрикцион | |
| 18 | 2025-1701044 | Шайба | |
| 19 | 2125-1701054 | Шестерня | |
| 20 | 2025-1701048 | Шестерня | |
| 21 | 2025-1701044 | Шайба | |
| 22 | 2125-1701052 | Шестерня | |
| 23 | КК 62х70х31 Е (664913Е) | Подшипник КК | |
| 24 | 1222-1701049 | Шайба | |
| 25 | 80-1701056 | Шайба | |
| 26 | 80-1701045 | Гайка | |
| 27 | Болт М12-6дх30.88.35.019 | Болт | |
| 28 | Шайба 12.ОТ | Шайба | |
| 29 | 80-1701053 | Дроссель | |
| 30 | 2125-1701032 | Вал | |
| 31 | 692309 КМ | Подшипник | |
| 32 | 2125-1701046 | Втулка | |
| 33 | 1525-1701182 | Вал | |
| 34 | Болт М10-6gх30.88.35.019 | Болт | |
| 35 | Шайба 10.ОТ | Шайба | |
| 36 | 3514 Н | Подшипник | |
| 37 | 1222-1701223 | Шайба | |
| 38 | 1222-1701223-01 | Шайба | |
| 39 | 2125-1701216 | Шестерня | |
| 40 | 2025-1701217 | Втулка | |
| 41 | 2025-1701214 | Шестерня | |
| 42 | 2125-1701219 | Шестерня | |
| 43 | 2025-1701213 | Втулка | |
| 44 | 2125-1701212 | Шестерня | |
| 45 | 86-1802088 | Угольник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
