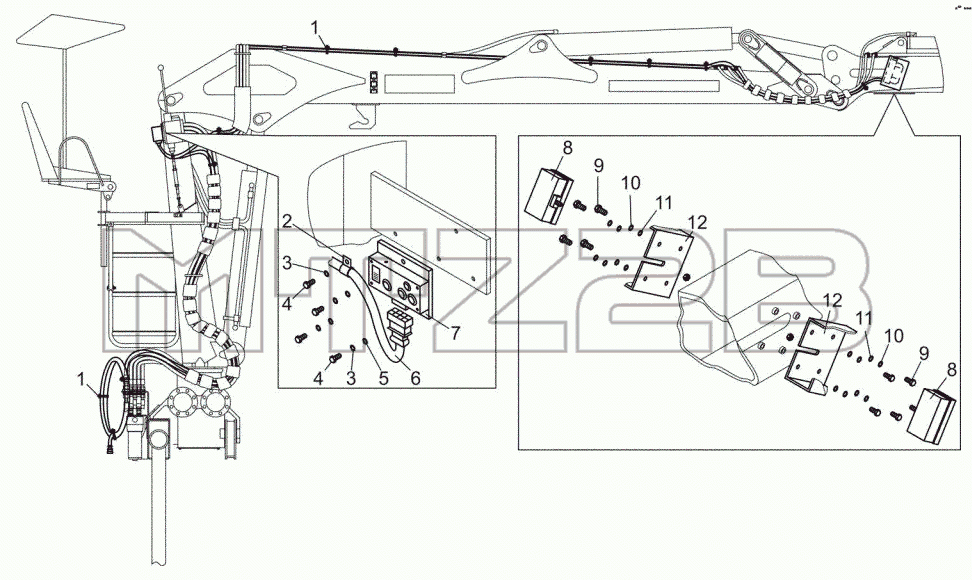

Каталог запасных частей к технике: МТЗ М75-04. Электрооборудование манипулятора
М75-04.3700010
1
1
2
3
3
4
4
5
6
7
8
8
9
9
10
10
11
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М75-04.3700010 | М75-04.3700010 | Электрооборудование | |
| 1 | 80-3723045 | Манжета | |
| 2 | 52.98.710-06 | Хомутик | |
| 3 | 4598166045 | Шайба 6Т | |
| 4 | Болт М6-6gx12.88.35.019 | Болт М6-6gx12.88.35.019 | |
| 5 | Шайба С6.01.019 | Шайба С6.01.019 | |
| 6 | М75-04.3724500 | Жгут 500 | |
| 7 | М75-04.3805020 | Пульт оператора | |
| 8 | Фара 8724.304/302 | Фара 8724.304/302 | |
| 9 | Болт М8-6gx20.88.35.019 | Болт М8-6gx20.88.35.019 | |
| 10 | 4598166046 | Шайба 8Т | |
| 11 | Шайба С8.01.019 | Шайба С 8.01.019 | |
| 12 | ГМ50-0000014 | Кронштейн |
