Каталог запчастей МТЗ и ММЗ

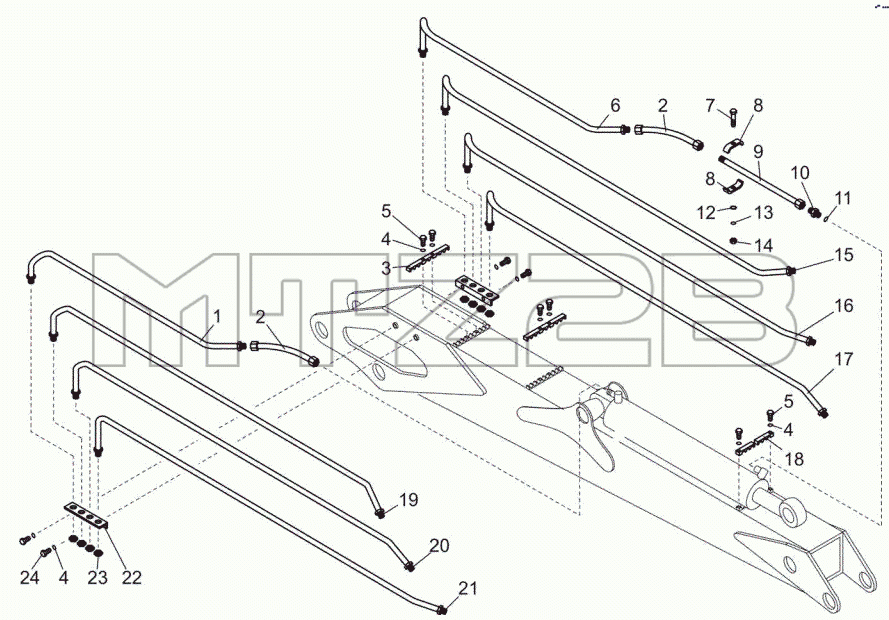

Каталог запасных частей к технике: МТЗ М75-04. Гидрооборудование стрелы
М75-04.5511010
1
2
2
3
4
4
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М75-04.5511010 | М75-04.5511010 | Гидрооборудование стрелы | |
| 1 | М75-04.5511040 | Трубопровод | |
| 2 | РВД.12.25.М22х155 | Рукав высокого давления РВД.12.25.М22х155.1000 | |
| 3 | М75-04.5511012 | Прижим | |
| 4 | 4598166067 | Шайба 10ОТ | |
| 5 | М10-6gx30.88.35.019 | Болт | |
| 6 | М75-04.5511040-01 | Трубопровод | |
| 7 | М8-6gx40.88.35.019 | Болт | |
| 8 | ЛВ-203.10.104 | Скоба | |
| 9 | М75-05.10.100 | Трубопровод | |
| 10 | У459.029.000-02 | Штуцер с дросселем | |
| 11 | 019-023-25-2-4 | Кольцо | |
| 12 | С8.01.019 | Шайба | |
| 13 | 4598166046 | Шайба 8Т | |
| 14 | М8-6Н.6.019 | Гайка | |
| 15 | М75-04.5511025 | Трубопровод | |
| 16 | М75-04.5511030 | Трубопровод | |
| 17 | М75-04.5511035 | Трубопровод | |
| 18 | М75-04.5511013 | Прижим | |
| 19 | М75-04.5511025-01 | Трубопровод | |
| 20 | М75-04.5511030-01 | Трубопровод | |
| 21 | М75-04.5511035-01 | Трубопровод | |
| 22 | М75-04.5511011 | Кронштейн | |
| 23 | М22х1,5-6Н.04.019 | Гайка М22х1,5-6Н.04.019 | |
| 24 | М10-6gx20.88.35.019 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
